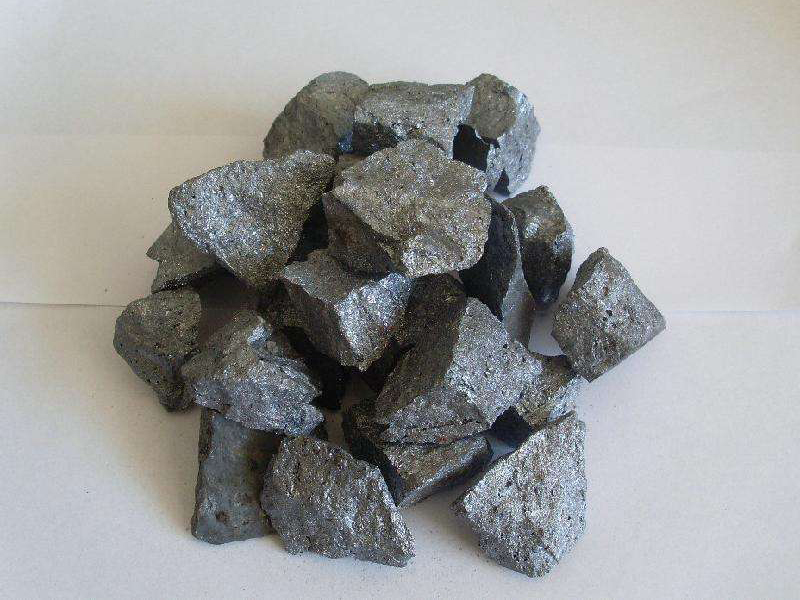

在炼钢工业中用作脱氧剂和合金剂。为了获得化学成分合格的钢和保证钢的质量，在炼钢的后期必须进行脱氧，硅和氧之间的化学亲和力很大，因而硅铁是炼钢较强的脱氧剂用于沉淀和扩散脱氧。在钢中添加一定数量的硅，能显著的提高钢的强度、硬度和弹性，因而在冶炼结构钢（含硅0.40-1.75％)、工具钢(含SiO.30-1.8%)、弹簧钢(含SiO.40-2.8％)和变压器用硅钢（含硅2.81-4.8%)时，也把硅铁作为合金剂使用。
牌号 | 化学成分/% | |||||||
Si | Al | Ca | Mn | Cr | P | S | C | |
范围 | ≤ | |||||||
FeSi75A10.5-A | 74.0-80.0 | 0.5 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
FeSi75A10.5-B | 72.0-80.0 | 0.5 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
FeSi75A11.0-A | 74.0-80.0 | 1.0 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
FeSi75A11.0-B | 72.0-80.0 | 1.0 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
FeSi75A11.5-A | 74.0-80.0 | 1.5 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
FeSi75A11.5-B | 72.0-80.0 | 1.5 | 1.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 |
FeSi75A12.0-A | 74.0-80.0 | 2.0 | 1.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 |
FeSi75A12.0-B | 74.0-80.0 | 2.0 | 1.0 | 0.4 | 0.3 | 0.04 | 0.02 | 0.1 |
FeSi75A12.0-C | 72.0-80.0 | 2.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 | |
FeSi75-A | 74.0-80.0 | 0.4 | 0.3 | 0.035 | 0.02 | 0.1 | ||
FeSi75-B | 74.0-80.0 | 0.4 | 0.3 | 0.04 | 0.02 | 0.1 | ||
FeSi75-C | 72.0-80.0 | 0.5 | 0.5 | 0.04 | 0.02 | 0.2 | ||
FeSi65 | 65.0-<72.0 | 0.6 | 0.5 | 0.04 | 0.02 | |||
FeSi45 | 40.0-47.0 | 0.7 | 0.5 | 0.04 | 0.02 | |||
